Подключение камеры заднего вида к магнитоле TeYES пошаговое руководство для автолюбителей

Для успешной интеграции устройства отображения необходимы две ключевые вещи: постоянное питание и соединение с видеовыходом. Начните с поиска подходящего кабеля, который соответствует стандартам вашего автомобильного аудиосистемы. Убедитесь, что вы выбрали трехжильный провод для видеосигнала, который будет подключен к разъему на приборной панели.

После этого важно подключить источник питания. Наиболее удобным вариантом будет использование цепи, которая активируется при включении задней передачи. Это обеспечит автоматическое включение отображения, как только вы будете готовы выполнить маневр. Не забудьте изолировать соединения, чтобы предотвратить короткое замыкание.

Затем на этапе настройки убедитесь, что у вас есть доступ к меню вашей аудиосистемы. Вам может понадобиться выбрать режим отображения для видео, чтобы изображение с устройства отображалось корректно. В некоторых случаях потребуется добавить дополнительные переходники для завершения установки. Следуйте инструкциям производителя, чтобы гарантировать правильную конфигурацию.

Выбор подходящей камеры заднего обзора

Обратите внимание на разрешение устройства. Рекомендуется выбирать модели с высоким разрешением, например, 720p или 1080p, для четкой передачи изображения.

Обратите внимание на угол обзора. Идеальный диапазон – от 120 до 170 градусов. Это обеспечит максимальную видимость при движении задним ходом.

Проверьте наличие ночного видения. Инфракрасные светодиоды помогают получать качественное изображение в темное время суток, что увеличивает безопасность.

Материал и степень влагозащиты также имеют значение. Ищите устройства с рейтингом IP67 или более, чтобы защитить их от повреждений в неблагоприятных погодных условиях.

Важно учитывать совместимость с вашим оборудованием. Убедитесь, что выбранная модель подходит к установленному головному устройству, учитывая тип подключения и необходимые переходники.

Рекомендуется провести тестирование работы в реальных условиях. Если есть возможность, протестируйте функциональность перед покупкой, чтобы оценить качество передачи изображения и прочие характеристики.

Основные характеристики устройства для подключения дополнительного оборудования

Поддержка видеовходов: Выбирайте вариант с RCA- или AV-входами, позволяющими подключить дополнительный видеопоток. Обратите внимание на количество доступных входов для расширения функционала.

Разрешение экрана: Оптимально выбирать модели с высоким dpi, чтобы обеспечить четкость изображения. Минимальное разрешение для приемлемого качества – 800×480 пикселей.

Поддержка форматов: Проверьте, какие видеоформаты поддерживает система, включая MPEG, AVI и другие. Это обеспечивает совместимость с различными источниками видеопотока.

Интерфейсы подключения: USB-порты должны поддерживать быструю зарядку и передачу данных. Также рассмотрите возможность Bluetooth-соединения для безпроводной интеграции.

Уровень защиты: Обратите внимание на пылевлагозащищенные конструкции, чтобы устройство работало в различных условиях и не поддавалось внешним воздействиям.

Управление и интерфейс: Предпочтительны сенсорные экраны с интуитивно понятным интерфейсом. Наличие физических кнопок также обеспечивает более удобное управление во время вождения.

Совместимость с автомобилями: Убедитесь, что выбранная модель подходит для вашей марки и модели автомобиля. Это обеспечит простоту установки и безпроблемное функционирование.

Подготовка необходимых материалов и инструментов

Для успешной установки вспомогательного устройства потребуется следующее:

Инструменты:

• Отвертка (крестовая и плоская)
• Плоскогубцы для работы с проводкой
• Кусачки для обрезки кабелей
• Изоляционная лента или термоусадочные трубки для защиты соединений
• Мультиметр для проверки напряжения и целостности проводов

Материалы:

• Видеоустройство с соответствующими характеристиками
• Кабели для подключения (обычно комплекты включают необходимый шнур)
• Переходники, если требуется совместимость с существующим оборудованием
• Крепежные элементы для крепления устройства
• Заземляющие провода для обеспечения безопасности

Дополнительные рекомендации:

• Перед началом работы проверьте комплектность всех элементов.
• Обратите внимание на спецификации вашего транспортного средства для выбора правильных адаптеров и соединителей.
• Заранее подготовьте чистую рабочую поверхность для сборки и установки.

Эти материалы и инструменты помогут избежать задержек в процессе установки и обеспечат качественный результат. Убедитесь в их наличии перед началом работы.

Пошаговая установка видеоустройства на авто

1. Подготовьте автомобиль. Убедитесь, что он стоит на ровной поверхности, включите аварийную сигнализацию и отключите зажигание. Это предотвратит случайное включение электроники во время работы.

2. Выберите место для установки. Обычно это область, где установлены задние фонари. Убедитесь, что выбранная зона позволяет установить устройство с хорошим углом обзора и защитит его от механических повреждений.

3. Монтажное крепление. Можно использовать саморезы или специальный клей для фиксации устройства. Убедитесь, что крепление надежно и не будет подвержено вибрациям.

4. Прокладывание проводов. Важно использовать провода с хорошей изоляцией. Проложите кабели от устройства в салон автомобиля, избегая острых краев и мест, где они могут перегибаться.

5. Подключение к источнику питания. Найдите подходящий источник электропитания, обычно это провод от стоп-сигналов. Используйте соединители для надежного контакта с защитой от коррозии.

6. Соединение с дисплеем. Подключите выходные провода к соответствующим разъемам на мультимедийном центре. Проверьте, чтобы соединения были крепкими и надежными.

7. Проверка работоспособности. Включите зажигание и протестируйте работу устройства. Убедитесь, что изображение передается корректно, и все функции работают как задумано.

8. Завершение установки. Уберите все инструменты из салона, закройте доступные отверстия и зафиксируйте изоляцию на соединениях. Убедитесь, что все кабели аккуратно уложены и не мешают другим системам автомобиля.

Следуйте этим шагам для обеспечения надежности и безопасности установки видеоустройства. Как правило, установка занимает несколько часов, в зависимости от сложности модели автомобиля.

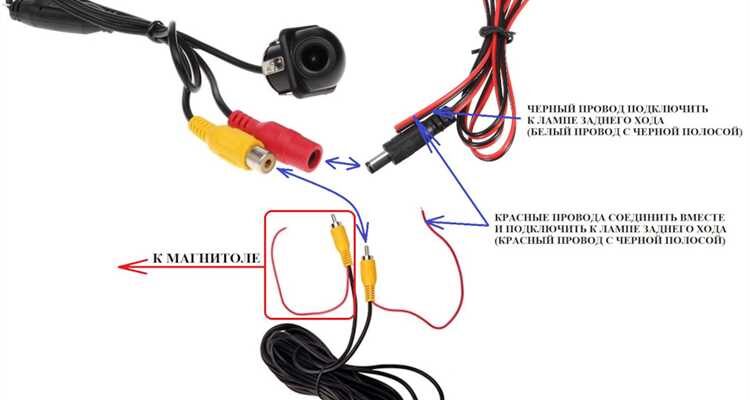

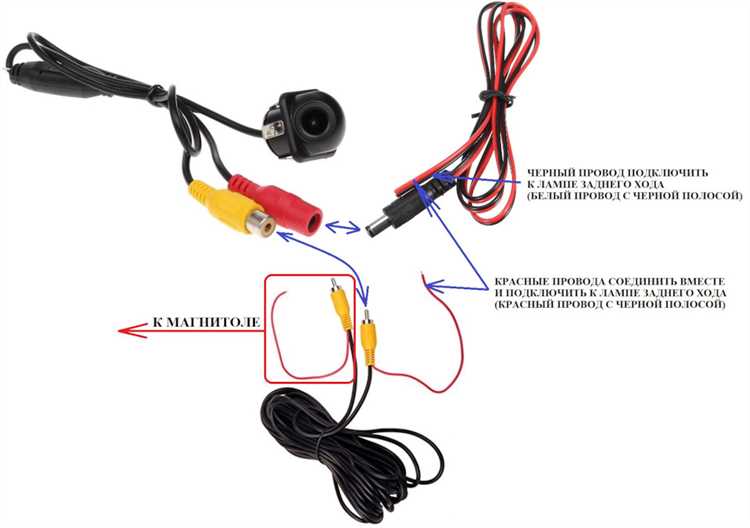

Правильное соединение проводов камеры и магнитолы

Для надежного соединения проводов необходимо следовать инструкции, чтобы избежать коротких замыканий. Начните с определения цветовой кодировки проводов: стандартные цвета для питания, видео и заземления могут отличаться у разных моделей. Часто используется черный для заземляющего провода, красный для питания и желтый или белый для видео.

Проверьте наличие соединений между компонентами. Убедитесь, что соединения выполнены с помощью качественной изоляции, чтобы предотвратить коррозию. Рекомендуется использовать термоусадочные трубки или изоленту для защитных соединений. Избегайте использования голого кабеля, так как это может привести к повреждениям.

Соблюдайте длину проводов. Слишком длинные провода могут вызвать помехи и ухудшение качества передачи сигнала. Следите за тем, чтобы провода не находились вблизи источников сильного электромагнитного поля. Убедитесь, что все соединения надежно закреплены и защитны от механических повреждений.

Подключите провод питания камеры к системе автомобиля, следуя инструкциям производителя для повышения совместимости. Не забывайте о предохранителе в цепи питания для защиты от перегрузок. Правильно расположите все провода, избегая резких перегибов, чтобы избежать повреждений в будущем.

После завершения подключения проверьте работоспособность системы. Убедитесь, что изображение передается без искажений. Испытайте работу на различных скоростях, чтобы убедиться в стабильности соединения в процессе движения.

Настройка устройства для работы с камерой заднего вида

Убедитесь, что в меню выбрана правильная настройка для типа подключения. Для большинства моделей доступно несколько вариантов: автоматический или ручной. Рекомендуется установить автоматический режим, чтобы система сама распознала сигнал от установленного оборудования.

Также проверьте параметры яркости и контрастности изображения. Возможно, они потребуют корректировки для оптимальной видимости в разных условиях освещения. На некоторых устройствах есть возможность установки сетки для удобства парковки – активируйте эту функцию, если она доступна.

Особое внимание следует уделить настройкам безопасности. Включите функцию предупреждений о приближении к препятствиям, если такая имеется. Она будет уведомлять вас о потенциально опасных объектах за автомобилем.

После внесения всех изменений, сохраните настройки и протестируйте работу системы, включая заднюю передачу. Убедитесь, что изображение четкое и стабильное, а также проверьте работоспособность всех функций, включая линии разметки и оповещения.

При необходимости возвращайтесь к меню для дополнительных корректировок. Все шаги помогут гарантировать, что устройство функционирует оптимально и обеспечивает безопасность во время движения.

Проверка работы камеры заднего обзора

После завершения установки обязательно протестируйте устройство. Для этого включите авто и включите трансмиссию в режим заднего хода. Изображение должно появиться на экране мультимедийной системы. Убедитесь в четкости картинки, отсутствии искажений, а также в правильной цветопередаче.

Проверьте угол обзора: разместите короткие предметы, например, конусы или блоки, сзади автомобиля на расстоянии около 1 метра и 2 метров. Изображение должно отображать их полностью, чтобы убедиться, что устройство охватывает достаточное пространство.

Обратите внимание на линии разметки на экране, если они предусмотрены. Убедитесь, что они соответствуют реальным расстояниям между автомобилем и объектами, находящимися позади.

Протестируйте работоспособность в условиях различного освещения – как в солнечный день, так и в вечернее время. Это позволит выявить возможные проблемы с подсветкой и устойчивостью к помехам. Убедитесь, что в темноте изображение все еще различимо и четко.

Если в процессе испытаний обнаружите недостатки, проверьте подключения проводов и настройки системы. Иногда достаточно немного изменить угол установки, чтобы улучшить качество изображения. Корректная настройка влияния света и точная регулировка положений помогут добиться наилучшего результата.

Распространенные ошибки при подключении оборудования

Ошибки во время интеграции устройств могут привести к проблемам с работой системы. Рассмотрим основные моменты, на которые стоит обратить внимание.

• Неверная полярность соединений: При подключении проводов может возникнуть путаница с плюсами и минусами. Проверьте каждый провод перед окончательным подключением.
• Отсутствие заземления: Пренебрежение заземлением чревато неправильной работой и шумами. Убедитесь, что все компоненты должным образом заземлены.
• Неисправные компоненты: Перед началом установки протестируйте все устройства. Оборудование должно быть в исправном состоянии, иначе могут возникнуть проблемы с интеграцией.
• Ошибки в настройках: Неправильные параметры конфигурации могут привести к неудачному взаимодействию устройств. Внимательно изучите руководство по настройке.
• Игнорирование совместимости: Низкое качество сигнала и нестабильная работа могут возникнуть из-за несоответствия моделей. Перед покупкой проверьте спецификации оборудования.
• Неправильный выбор кабелей: Использование неподходящих или некачественных проводов может вызвать потери сигнала. Рекомендуется выбирать кабели с учетом требуемых характеристик.
• Необеспечение защиты от влаги: Установка в влажной среде без дополнительных мер предосторожности может привести к коррозии. Используйте герметичные корпуса и защитные покрытия.
• Наличие вмешивающихся объектов: Монтаж в зоне, где будут препятствия для сигнала, негативно скажется на качестве. Избегайте установки в местах с высоким уровнем помех.

Устранение вышеуказанных проблем на этапе установки позволит избежать множества дисфункций в будущем и обеспечит корректное функционирование системы.

Решение проблем с изображением на камере заднего вида

Если наблюдаются искажения или отсутствие сигнала, проверьте подключения кабелей. Неправильные соединения могут привести к отсутствию изображения или его искажению. Убедитесь, что все провода надежно зафиксированы и изоляция не повреждена.

Неравномерное освещение иногда становится причиной недопустимого качества изображения. Попробуйте проверить установки яркости или контраста на вашем экране. Некоторые устройства имеют автоматическую регулировку яркости, которая может вызывать проблемы в условиях плохого освещения.

Если изображение размыто, причина может заключаться в загрязнении линзы. Протрите поверхность мягкой тканью, чтобы устранить пыль и грязь. Также убедитесь, что никакие объекты не препятствуют углу обзора.

Сигнал может зависеть от герметичности соединений. Влага внутри элементов может негативно сказаться на передаче данных. Важно обеспечить надежную изоляцию всех проводов, особенно в местах стыков.

Убедитесь, что ваше устройство совместимо с камерами. Проверьте технические характеристики системы, так как несовместимость может приводить к плохому качеству передачи сигнала.

Если изображение появляется только иногда, возможно, проблема кроется в холодном solder соединении на печатной плате. Просмотрите соединения под увеличительным стеклом и перепаяйте подозрительные участки.

Для устранения проблем с изображением стоит также проверить настройки самой системы. Иногда программное обеспечение может потребовать обновления для оптимизации работы с подключенными устройствами.
