Газ 66 электросхема

Каждый владелец техники советского производства, включая ГАЗ 66, должен иметь представление о электрических системах своего автомобиля. Данная модель имеет сильно упрощенную конструкцию, что значительно облегчает процесс поиска и устранения неполадок. Поэтому понимание схемы электрических соединений – это не просто полезная информация, а необходимый элемент ухода за автомобилем.

Структура электрической системы включает в себя основные компоненты: аккумулятор, стартер, генератор и различные реле, которые обеспечивают бесперебойное функционирование всей системы. Знание того, как эти элементы взаимодействуют между собой, позволяет быстрее находить неисправности и производить необходимые работы без обращения в сервисный центр.

Распространенные проблемы в электрических системах ГАЗ 66 могут возникать из-за износа проводки, окисления контактов, а также неправильного подключения компонентов. Подробное понимание расположения элементов и их назначения поможет избежать неприятных ситуаций, например, когда требуется экстренная замена деталей в полевых условиях.

Систематизация и документация всех изменений в электросистеме помогут не только в текущем обслуживании, но и позволят быстрее восстанавливать работоспособность транспортного средства в случае сложных поломок. Важно следить за состоянием всех проводов и соединений, что поможет сохранить работоспособность автомобиля на долгие годы.

Общее описание электрической схемы Газ 66

Модель 66 оснащена 24-вольтовой системой питания, что обеспечивает стабильную работу всех электрических компонентов. Основные узлы включают стартер, генератор, аккумуляторы и реле. Стартер отвечает за запуск двигателя, в то время как генератор производит электричество для зарядки аккумуляторов и питания электросистем.

Схема включает в себя несколько предохранителей, защищающих от коротких замыканий и перегрузок. Они расположены в защитном блоке, что упрощает доступ при необходимости замены. Система сигнализации также интегрирована, информируя водителя о неисправностях и предупреждая о возможных проблемах.

Масса соединений для освещения, включая фары, поворотники и габаритные огни, аккуратно развита и прописана в схеме. Это позволяет легко отслеживать и устранять неполадки в внешнем освещении. Замена ламп выполняется без особых затруднений благодаря схемам подключения.

Значительное внимание уделено подаче электроэнергии на приборную панель. Она включает скорость, уровень топлива и температуру двигателя. Каждое из этих устройств подключено через отдельные разъемы, что облегчает мониторинг состояния автомобиля в реальном времени.

Для облегчения диагностики используются специальные разъемы, предназначенные для подключения тестировочного оборудования. Это позволяет точно считывать параметры работы различных систем. Документация содержит схемы и описания для каждой группы, включая способы проверки на работоспособность.

Линии проводки антикоррозийно обработаны, что повышает их долговечность. Специальные крепления и изолятаоры предотвращают механические повреждения. Важно регулярно проверять состояние проводов, особенно в местах трения, где вероятность повреждений может увеличиваться.

Подробное изучение документации значительно упрощает ремонтные работы и поддержание автомобиля в исправном состоянии. Знание схемы приближает к эффективному выявлению неисправностей и сэкономит время в будущем.

Основные электрические узлы и агрегаты

Генератор имеет важное значение для зарядки аккумулятора и обеспечения работы электрооборудования. Лучше всего устанавливать генераторы с выходным током в диапазоне 28-35 А. При необходимости замены обратите внимание на совместимость с оригинальным оборудованием.

Система освещения включает фары, указатели поворотников и габаритные огни. Фары должны быть мощными (не менее 60 Вт на каждую) для обеспечения хорошей видимости в темное время суток. Проверка работы всей системы должна проводиться регулярно с целью замены перегоревших ламп с соблюдением установленных стандартов.

Электрическая схема управления включает в себя предохранители, реле и переключатели. Рекомендуется всегда иметь на замену запасные предохранители и реле, подходящие для всей конструкции, чтобы избежать проблем во время эксплуатации.

Знание основных узлов и агрегатов поможет избежать неожиданных поломок. Рекомендуется периодически проверять состояние всех компонентов и проводить диагностику на специализированных сервисах. Это позволит поддерживать технику в работоспособном состоянии и продлить срок ее службы.

Диагностика электрических цепей Газ 66

Эффективное обнаружение неисправностей в электросистеме данного транспортного средства требует понимания основ электрической схемы. Для начала необходимо ознакомиться с расположением всех основных узлов: генератора, стартера, аккумулятора и предохранителей.

Первый шаг включает в себя проверку уровня заряда аккумулятора. Использование мультиметра поможет быстро установить, есть ли заряд. Нормальные показания должны находиться в пределах 12.6 – 12.8 В. Если напряжение ниже, аккумулятор требует подзарядки или замены.

Следующий этап – осмотр соединителей и контактов. Обрыв или коррозия на клеммах могут привести к сбоям в работе электросистемы. Рекомендуется очистить и затянуть соединения, чтобы обеспечить надёжный контакт.

Функциональность генератора можно проверить с помощью вольтметра. При работающем двигателе напряжение на выходе генератора должно составлять 13.5 – 14.5 В. Если показания ниже, возможно, требуется замена регулятора напряжения или самого генератора.

Не менее важным является тестирование стартера. Сначала нужно убедиться в исправности проводов, идущих к нему. При попытке запуска мотора следует услышать щелчок, однако если стартер молчит, это может указывать на его неисправность.

Еще один аспект диагностики – проверка предохранителей. Установленные в блоке предохранители могут перегореть из-за короткого замыкания или перегрузки. О visual inspection позволяет выявить поврежденные элементы, которые необходимо заменить.

Наконец, для более детального анализа можно использовать диагностические приборы, которые позволяют проверить состояния всех ключевых компонентов в реальном времени. Это поможет определить более сложные неисправности, которые не всегда видны на первый взгляд.

Исправление распространенных электрических неисправностей

Электрические сбои могут привести к различным проблемам в работе автомобиля. Опытные механики выявляют основные неисправности и предлагают решения.

• Неисправное освещение: Тусклый свет или отсутствие свечения может указывать на перегоревшие лампы, поврежденные проводки или недостаток напряжения. Рекомендуется проверить лампы, затем осмотреть разъемы и проводить замеры напряжения на выходе генератора.
• Проблемы с стартером: Частые щелчки или полное отсутствие реакции при запуске могут свидетельствовать о низком заряде аккумулятора или неисправном стартере. Проверить уровень заряда аккумулятора следует перед проверкой стартера.
• Сбои в работе датчиков: Неправильные показания приборов часто возникают из-за неисправных датчиков. Замена или ремонт таких компонентов может решить проблему. Особое внимание стоит уделить контакту и соединениям.
• Разряженный аккумулятор: Причиной может быть длительная работа электросистем при выключенном двигателе, либо неисправность элементов зарядки. Проверка генератора и системы зарядки – следующие шаги для устранения неполадки.
• Неправильная работа системы зажигания: Проблемы с искровым зажиганием могут быть вызваны дефектами в свечах, высоковольтных проводах или катушках. Стоит проверить состояние каждой составляющей системы.

Каждая из этих неисправностей требует внимательного подхода к диагностике и устранению. От правильно выполненной работы зависят надежность и долговечность техники.

Замена предохранителей и реле в Газ 66

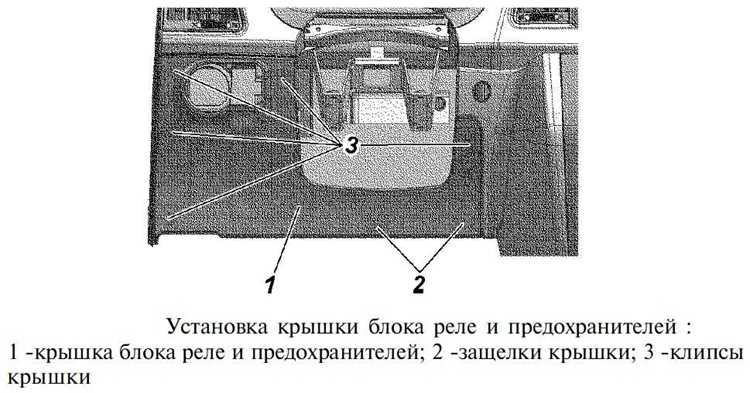

Для обеспечения работоспособности электрооборудования необходимо регулярно проверять состояние предохранителей и реле. Находясь в кабине, предохранители расположены в блоке, который обычно находится под приборной панелью с левой стороны. Чтобы получить доступ к предохранителям, откройте крышку блока. Номера предохранителей и их назначение указаны на внутренней поверхности крышки.

Перед заменой предохранителя отключите аккумулятор, чтобы избежать короткого замыкания. Убедитесь, что новый предохранитель соответствует заявленному номиналу (обычно в амперах). Вставьте новый элемент на место старого, убедившись, что он надежно зафиксирован.

Реле отвечает за управление электрическими цепями, включая стартер и освещение. Наиболее распространенные реле также расположены в блоке предохранителей. При замене реле снимите его с контактов. Убедитесь, что новое реле совместимо по типу и номиналу. Установите его на место, прижимая до щелчка, чтобы обеспечить хороший контакт.

Проверяйте работоспособность каждого элемента после замены. Ошибки в установке могут привести к повреждениям других компонентов электрической системы. Регулярное обслуживание предохранителей и реле позволит избежать неполадок и продлить срок службы электрического оборудования.

Проверка и обслуживание аккумуляторной батареи

Аккумуляторная батарея – ключевой компонент электрической системы транспортного средства. Для продления срока службы и обеспечения надежной работы важно регулярно проводить контроль и технические мероприятия.

Визуальный осмотр: Начните с внешнего анализа. Проверьте на наличие трещин, повреждений корпуса, коррозии на клеммах и соединениях. Коррозия может быть представлена в виде белого или зеленоватого налета. Если таковой обнаружен, удалите его с помощью щетки и реагента, фиксируя соединения специальной смазкой для предотвращения повторного появления.

Измерение напряжения: Используйте мультиметр для замера напряжения на клеммах. У исправной батареи показатели должны находиться в пределах 12,4–12,7 Вольта без нагрузки. При значении ниже 12,4 В следует задуматься о подзарядке.

Тестирование под нагрузкой: Для более точной диагностики рекомендуется проверить батарею под нагрузкой. Специальные тестеры помогут определить, как агрегат ведет себя при включении стартера. Если напряжение падает ниже 9,6 Вольт, это сигнализирует о необходимости замены.

Контроль уровня электролита: В аккумуляторах с возможностью обслуживания проверьте уровень жидкости в банках. Уровень должен находиться между отметками «минимум» и «максимум». Если уровень ниже, долейте дистиллированную воду до необходимого значения. Не превышайте пределы, чтобы избежать перелива при зарядке.

Регулярная зарядка: При длительном простое автомобиля (более 2–3 недель) рекомендуется использовать зарядное устройство для поддержания оптимального уровня энергии. Это предотвратит сульфатацию и обеспечит долгую и стабильную работу агрегата.

Проверка крепления: Убедитесь, что батарея надежно закреплена. Плохое крепление может привести к механическим повреждениям в процессе движения.

Систематические проверки, выполненные рекомендации и своевременное внимание к состоянию аккумулятора – залог его надежной работы и долгосрочной эксплуатации.

Кабельная проводка: советы по ремонту и замене

Кабельная проводка требует регулярного контроля. Износ изоляции, коррозия контактов и механические повреждения — основные причины неисправностей. Рассмотрим несколько рекомендаций для работы с проводкой.

• Проверка изоляции: При обнаружении трещин или порывов замените поврежденные участки. Используйте термоусадки или изоленту для временного устранения проблемы.
• Очистка контактов: Оксидирование может нарушить электрический контакт, поэтому необходимо периодически чистить разъемы и клеммы. Для этого подойдут чистящие жидкости и ватные палочки.
• Использование качественных материалов: При замене проводов выбирайте качестве провода с подходящей площадь сечения. Это обеспечит надежность работы системы.

Обратите внимание на следующие аспекты при замене кабелей:

1. Выбор провода: Используйте многожильные провода для гибкости и устойчивости к механическим повреждениям.
2. Длина: Избегайте излишне длинных или коротких проводов. Слишком длинные могут создавать дополнительные сопротивления, а короткие — вызывать натяжение и повреждения.
3. Оптимальная укладка: Не прокладывайте провода рядом с источниками тепла. Это предотвращает их перегрев.

Контроль работоспособности системы поможет избежать серьезных последствий. Регулярное тестирование и поддержка в исправном состоянии проведений обеспечат надежность функционирования всего устройства.

Электрические схемы для дополнительных принадлежностей

При установке дополнительных устройств важно учитывать защита от перегрузок. Используйте предохранители, соответствующие характеристикам новых элементов. Например, для подключения магнитолы рекомендуется предохранитель на 10 А, что обеспечивает надежность цепи. Если устанавливается мощный световой бар, выбирайте предохранитель минимум 20 А.

Для подключения дополнительного освещения понадобятся реле. Оно позволит избежать перегрузки выключателя и улучшить работу системы. Выберите реле на 30 А, чтобы обеспечить достаточную мощность для всех осветительных приборов. Подключение следует производить через отдельную линию к аккумулятору с использованием проводов сечения не менее 2,5 кв. мм.

Для питания компрессора или другого оборудования используйте отдельные разъемы с хорошей защитой от влаги. Рекомендуются соединения с герметичными крышками, чтобы предотвратить коррозию. Обратите внимание на крепление проводки, она должна быть защищена от механических повреждений. Используйте гофрированные трубки или специальные крепления.

При установке дополнительного отопления важно учитывать систему управления. Используйте термостаты, способные регулировать температуру в зависимости от условий эксплуатации. Подключение следует производить через отдельный блок управления, который будет защищен от влаги и пыли.

Подключая системы сигнализации, убедитесь в надежности соединений. Используйте экранированные провода, чтобы избежать помех. Установка должно выполняться с учетом расположения датчиков, что обеспечит их корректную работу.

Использование мультиметра для проверки элементов системы

Мультиметр облегчает диагностику электрических компонентов. Он измеряет напряжение, сопротивление и ток, что позволяет выявить неисправности в системе. При работе с мультиметром важно следовать инструкции к прибору и находиться в безопасности.

Для проверки напряжения на элементах системы выполните следующие действия:

• Установите мультиметр в режим измерения постоянного напряжения.
• Подключите щупы к клеммам элемента, который планируется проверить.
• Сравните полученное значение с нормой, указанной в руководстве.

При измерении сопротивления прибор следует использовать в режиме омметра:

• Отключите проверяемый элемент от источника питания.
• Сравните результат с требуемыми значениями.

Для проверки тока мультиметр подключается последовательно в цепь:

• Установите мультиметр в режим измерения постоянного тока.
• Разомкните цепь и подключите прибор между разъемами.
• Сравните результат с нормативами.

Особое внимание стоит уделить проверке предохранителей и контактов. Низкое сопротивление или перебои с током могут указывать на поврежденные детали.

Правильное использование мультиметра позволяет эффективно находить и устранять неисправности, поддерживая функциональность всего блока.
